Изготовление котла своими руками

Планируя изготовление отопительного котла, вы преследуете цель - при минимуме затрат топлива, получить максимум теплоотдачи в доме. Конечно, в качестве временной альтернативы можно использовать электродный или тэновый электрокотёл http://mirtepla.in.ua/index.php?nma=shopic&show=category&id=1, но расход электроэнергии при их установке довольно велик и, при наличии угля, старый добрый угольный котёл прекпасно обогреет ваш дом или дачу.

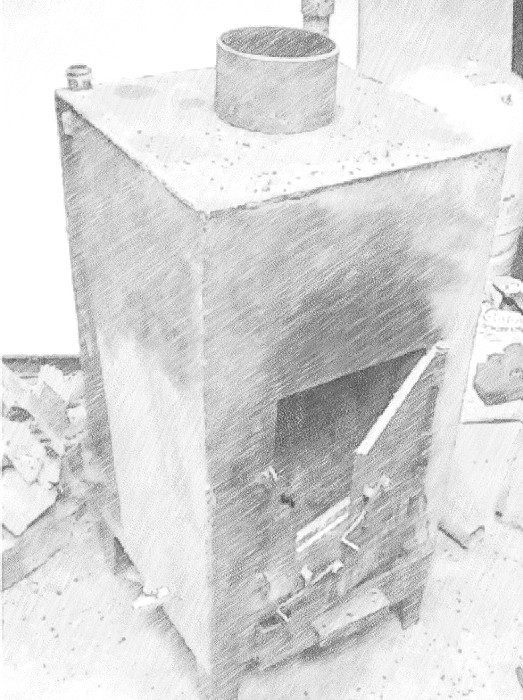

Котёл своими руками

Чтобы сделать котел своими руками, вам потребуется:

  1. листовое железо толщиной 4мм, примерно около 6 кв.м.;
  2. труба диаметром 51мм, достаточно полтора метра;
  3. труба диаметром 15мм, примерно 6 метров;
  4. сварочный аппарат;
  5. электроды;
  6. болгарка;
  7. труба диаметром 180мм толстостенная, длина произвольная.

Изготовление котла отопления начинается со стенок, для этого нарезается труба диаметром 51мм на 4 коротких отрезка (длина по внутренней ширине котла). В трубе вырезаются (высверливаются) отверстия для того, чтобы вставить вертикальные трубки. Отверстия высверливать на трубах в шахматном порядке относительно одной трубы к другой. Сразу же приготовить верхний лист, также насверлив в нем отверстий по количеству трубок в стенках и под дымоход. Собирать по одной стенке вставив трубки в соответствующий ряд прихватить тонкие трубки к более толстой сделать прихватки и вытащив обварить.

Обварив трубки, обязательно проверить качество сварки, для этого достаточно заткнув трубу на 51 залить в одну из трубок немного керосину. Это нужно сделать обязательно, иначе собрав котел, подварить течи в этих местах будет невозможно.

Боковые стенки: берете два листа, вырезаете в них отверстия по количеству стенок и начинаете собирать, получится внутренняя часть котла. Затем обвариваете трубки на боковых и верхнем листах. Сразу же и устанавливаются чугунные перегородки (из старой плиты) получается некое подобие дымоходных колодцев.

Привариваете передний и задний лист, в переднем листе предварительно вырезав отверстие по размеру дверки. Если не требуется варочная плита, верхний лист нужно сделать сплошным.

Следующее действие: обвязываете внутреннюю часть наружными листами, лист по ширине больше внутреннего в 2 раза из рисунков все понятно. Соответственно на переднем листе также сделать вырез под дверку, вырез должен быть параллельно вырезу на внутреннем листе котла. Дверка вставляется и крепится зажимами к приваренным бобышкам с четырех сторон, в качестве прокладки используется шнуровой асбест. При установке варочной плиты, плита также ложится на асбест. С одной из сторон боковых стенок врезаете дверку для прочистки, иногда нужно почистить.

Зольный ящик сделан сплошным, просто вытаскивается вместе золой, очень удобно. Получился котел в водяной рубашке, дымоход толстостенная труба диаметром 180мм.

При первом испытании вода в расширителе закипела через 15 минут, отопление было, просто 2 трубы по всему дому: подача и обратка. Поставив батареи конвектора можно добиться очень хорошей теплоотдачи (продавливает без насоса). Итог: расход 3 тонны угля и машина дров, в доме температура ниже +23 не падает, полное ведро угля сразу не нужно засыпать, т.к. начинает кипеть.

В качестве меры безопасности от размораживания системы отопления, что особенно актуально для удалённых домиков или дачи, где жить приходится периодически, желательно залить в систему антифриз http://mirtepla.in.ua/index.php?nma=shopic&show=category&id=7, что позволит вашим трубам без труда переносить морозы в ваше отсутствие.
